Вы получили отчёт по геологии участка: десятки страниц, разрезы, таблицы и обозначения грунтов. Хочется сразу найти ответ, какой фундамент строить. Но полезнее начать с другого: понять, где именно исследовали грунт, что обнаружили и какие вопросы эти данные ставят перед проектировщиком.
Чтобы разобраться, как читать геологический отчёт, не нужно самостоятельно осваивать расчёт оснований. Достаточно научиться связывать схему скважин, разрез, таблицы характеристик и выводы. Ниже — маршрут по готовому документу, который поможет подготовиться к обсуждению проекта и заметить места, требующие пояснения.
Условная иллюстрация; не предназначена для проектирования.
Начните с адреса, задания и схемы исследования
Откройте титульный лист и вводную часть. Сверьте адрес или описание площадки, название будущего объекта, исполнителя и даты полевых работ. Дата выпуска отчёта и дата исследования могут различаться. Для разговора о состоянии участка важны обе, особенно если после бурения здесь насыпали грунт, прокладывали сети или меняли рельеф.
Найдите техническое задание и сведения о предполагаемом доме. Сопоставьте их с нынешним замыслом: расположением здания, этажностью, наличием подвала. Если изыскания проводили для другого пятна застройки, это повод обсудить применимость данных. Сам по себе перенос дома не даёт владельцу основания признать отчёт негодным или, наоборот, полностью достаточным.
На схеме фактического материала найдите скважины и другие точки исследования. Покажите на ней место будущего дома. Важно понимать не только количество точек, но и их положение относительно здания. СП 446.1325800.2019 связывает размещение скважин с контурами и осями сооружений, особенностями нагрузок и условиями площадки.1 Универсальное число скважин по площади участка из этого не следует.
Как связаны разрез, слои и инженерно-геологические элементы

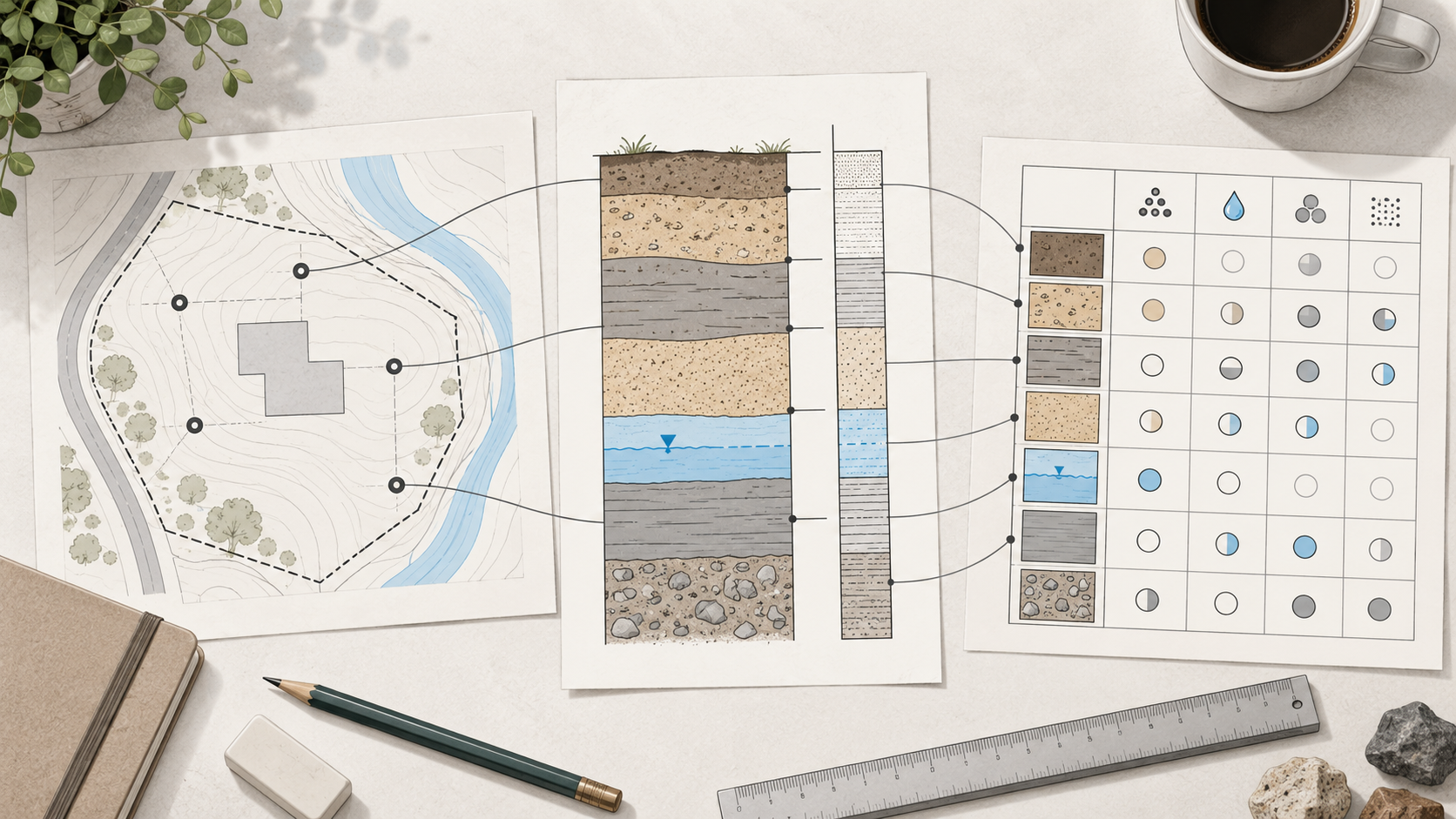

Геологический разрез показывает строение грунтов вдоль выбранной линии. Найдите на плане, где проходит эта линия и какие скважины она соединяет. Затем посмотрите обозначения: штриховку, номера грунтов, глубины и высотные отметки. Не считайте изображение фотографией сплошной стены под землёй: между точками исследования геолог связывает полученные сведения и строит модель.

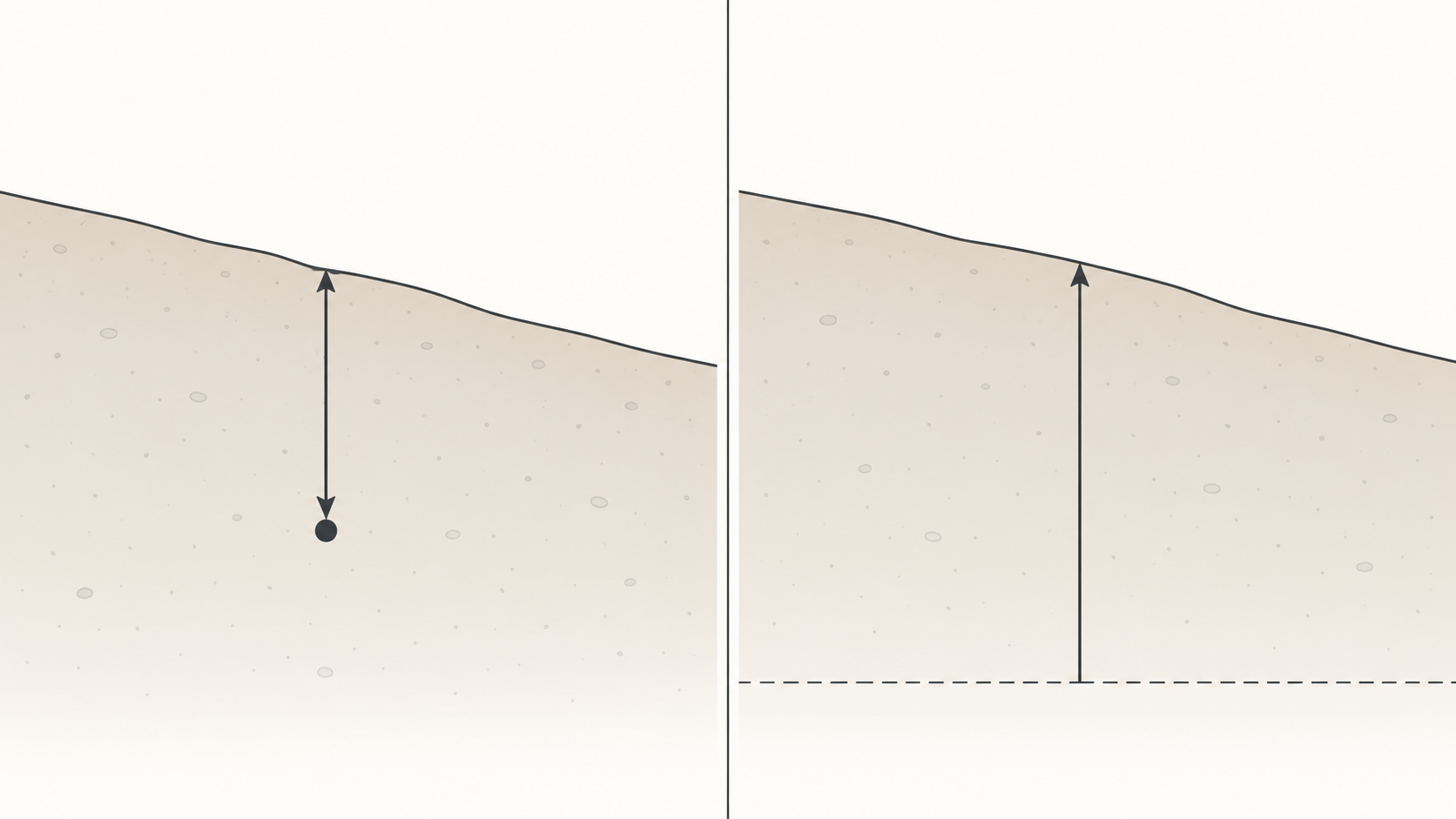

Глубина отсчитывается от поверхности в конкретной точке. Отметка высоты относится к принятой системе высот. Это разные величины. Например, условный слой на глубине двух метров у верхней и нижней части склона не обязательно находится на одной высоте. Уточните, что подписано у скважин и какая отметка поверхности принята для каждой из них.
Встречающееся сокращение ИГЭ означает «инженерно-геологический элемент». Так обозначают выделенную в отчёте группу грунтов, свойства которой рассматривают совместно. Найдите описание каждого ИГЭ в тексте и его номер в таблицах. Нельзя переносить характеристики одного элемента на другой только потому, что оба названы суглинком.
Для первого знакомства с предметом можно прочитать материал «Что такое геология?». При работе со своим отчётом держите перед глазами именно его легенду: одинаковая цифра в разных документах не означает одинаковый грунт.
Условная иллюстрация; не предназначена для проектирования.
Вода и лабораторные показатели: что искать в таблицах
Что означает записанный уровень воды
Найдите дату наблюдения, номер скважины и пояснение к уровню. В документе могут отдельно указывать появление воды при бурении и установившийся уровень после наблюдения. Если записей несколько, спросите, какую из них используют для описания условий и почему они различаются.
Один замер не описывает весь год. Подземные воды реагируют на питание осадками и другие изменения условий; уровень может колебаться по сезонам и годам.2 Поэтому полезный вопрос звучит так: «Какой уровень зафиксирован во время работ и какой возможный подъём учтён в выводах?» Если воды не встретили, уточните глубину исследования и пределы такого заключения.
Сравнивать уровень воды с будущим полом подвала удобнее по согласованным высотным отметкам. Фраза «вода на двух метрах» без положения поверхности и проектных отметок не отвечает на вопрос о защите подземной части дома.
Почему одной цифры недостаточно
В таблицах встречаются влажность, плотность, показатели прочности и деформируемости. Влажность описывает содержание воды; плотность — соотношение массы и объёма. Модуль деформации характеризует сопротивление грунта деформированию в определённых условиях. Угол внутреннего трения и удельное сцепление используют при описании сопротивления сдвигу. Эти пояснения помогают ориентироваться, но не заменяют расчёт.
Проверьте единицы измерения, номера ИГЭ и заголовки столбцов. Нормативные и расчётные значения могут стоять рядом, однако использовать их как взаимозаменяемые нельзя. Выбор значения для конкретной проверки относится к работе проектировщика. Если подрядчик вырвал из таблицы одну цифру и по ней уже предлагает фундамент, попросите объяснить весь путь решения.
Сделайте краткую карту отчёта
Не переписывайте документ целиком. Достаточно отметить страницы, к которым вы вернётесь на встрече. Такая карта помогает обсуждать предметно даже незнакомые термины.
| Раздел | Что искать | Какой вопрос задать |
|---|---|---|
| Вводная часть и задание | Объект, даты, исходные сведения | Совпадают ли они с нынешним проектом дома? |
| Схема исследования | Скважины и пятно застройки | Насколько изучено место будущего здания? |
| Разрезы | Слои, отметки, номера ИГЭ | Какие изменения грунта важны для проекта? |
| Таблицы свойств | Значения, единицы, примечания | Какие показатели понадобятся для расчёта? |
| Сведения о воде | Наблюдения и прогноз | Что известно о возможном подъёме уровня? |
| Выводы | Ограничения и рекомендации | Что нужно уточнить перед проектированием? |
Если в отчёте нет сведений, необходимых для вашего объекта, сначала обсудите пробел с исполнителем и проектировщиком. Когда требуются данные именно площадки будущего дома, их получают в ходе инженерно-геологических изысканий: исследуют грунты и грунтовые воды. Нужный объём работ определяют под задачу, а не по желанию сделать документ толще.
Условная иллюстрация; не предназначена для проектирования.
Что передать проектировщику и спросить у геолога
Проектировщику нужен полный отчёт вместе с приложениями, а также актуальные сведения о доме и его положении на участке. Приложите изменения замысла: появился подвал, выросла площадь, поменялись материалы стен. Передайте и данные о выполненной подсыпке или выемке грунта, если они есть. Не скрывайте расхождения, даже когда кажется, что они несущественны.
На встречу удобно взять короткий список:
- Какие результаты относятся непосредственно к месту будущего дома?
- Какие грунты и особенности их залегания определяют расчётные условия?
- Что известно о воде, а что остаётся предположением или требует уточнения?
- Соответствуют ли данные новому расположению и параметрам здания?
- Какие рекомендации отчёта нужно раскрыть в проекте?
- Нужны ли дополнительные сведения и какую задачу они решат?
Отчёт описывает исследованные условия, а проект связывает их с нагрузками и конструкцией дома. На этапе проектирования фундамента эти сведения рассматривают вместе. Самостоятельно выбирать плиту, ленту или сваи по названию верхнего слоя было бы преждевременно.
О том, как исходные данные превращаются в решения для дома, рассказывает материал «Зачем проектировать фундамент». На встречу со специалистом приходите с полным отчётом и списком вопросов: это поможет понять основания принятого решения.
