Топографический план получен, но вместо понятной картинки на нём — линии, дроби, сокращения и множество высотных отметок. Чтобы обсуждать проект дома, не требуется расшифровывать всё самостоятельно. Достаточно понять устройство документа, найти нужные сведения и отметить вопросы для геодезиста и проектировщика.
Разберём, как читать топографический план участка: с чего начать, что означают масштаб и горизонтали, почему линия забора не заменяет сведения о границе и о чём спросить при просмотре коммуникаций. Это поможет использовать готовый план как источник исходных данных, сохраняя за специалистами измерения и проектные решения.

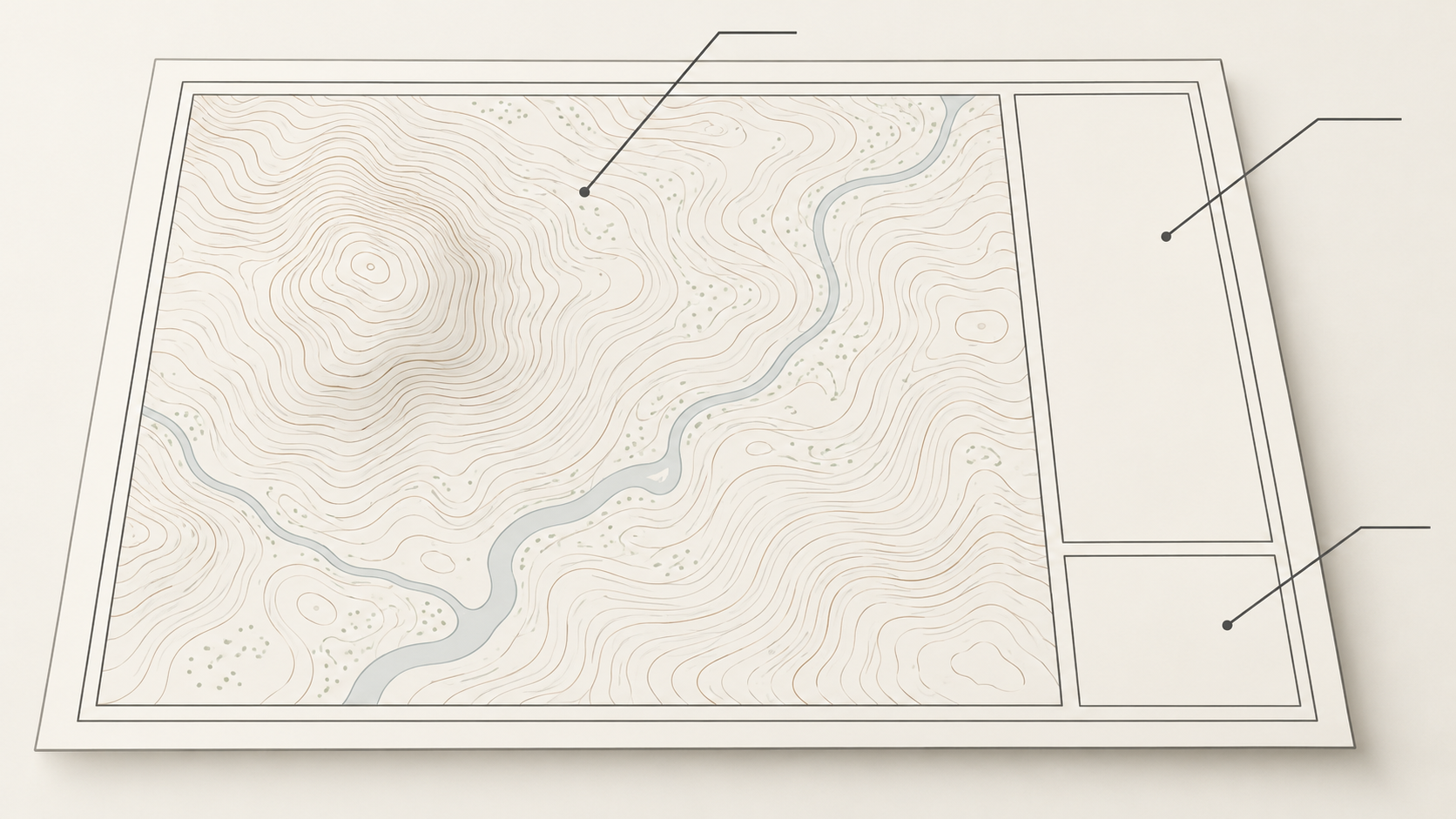

Условная иллюстрация; не предназначена для проектирования.
Для чего нужен план и чего на нём искать не стоит
Топографический план показывает положение объектов и рельеф обследованной территории в определённом масштабе. По нему проектировщик сопоставляет будущий дом с существующей местностью: перепадами высот, подъездом, сооружениями и сетями. Это основа для обсуждения того, как объект будет размещён на участке.
План не сообщает, какие грунты залегают под домом и как они будут воспринимать нагрузку. Для этого нужны другие исследования. Различие исходных данных объясняется в статье «Геологические и геодезические изыскания»: документы дополняют друг друга, отвечая на разные вопросы о площадке.
Начните с основной надписи и масштаба
В основной надписи или пояснениях найдите название объекта, исполнителя, дату, масштаб, сведения о системе координат и системе высот. Расположение этих данных зависит от оформления. Если их нет на изображении, попросите полный лист или пояснение исполнителя.
Сопоставьте дату съёмки с событиями на участке. После измерений могли появиться новый забор, постройка, траншея или подсыпка. Сообщите об изменениях геодезисту и проектировщику: по красивому оформлению плана нельзя определить, соответствует ли он сегодняшней местности.
Масштаб 1:500 означает, что одна единица длины на плане соответствует пятистам таким же единицам на местности. Например, один сантиметр на правильно распечатанном листе соответствует пяти метрам. Это арифметическое соотношение, а не обещание точности всех показанных объектов.
Если файл уменьшили при печати или прислали снимок экрана, измерение линейкой может дать неверный результат. Проверяйте формат вывода и масштабную линейку, если она есть. Для проектных расстояний используйте исходные данные и помощь специалиста, а не измерения по фотографии листа.
Как прочитать рельеф и отметки высот

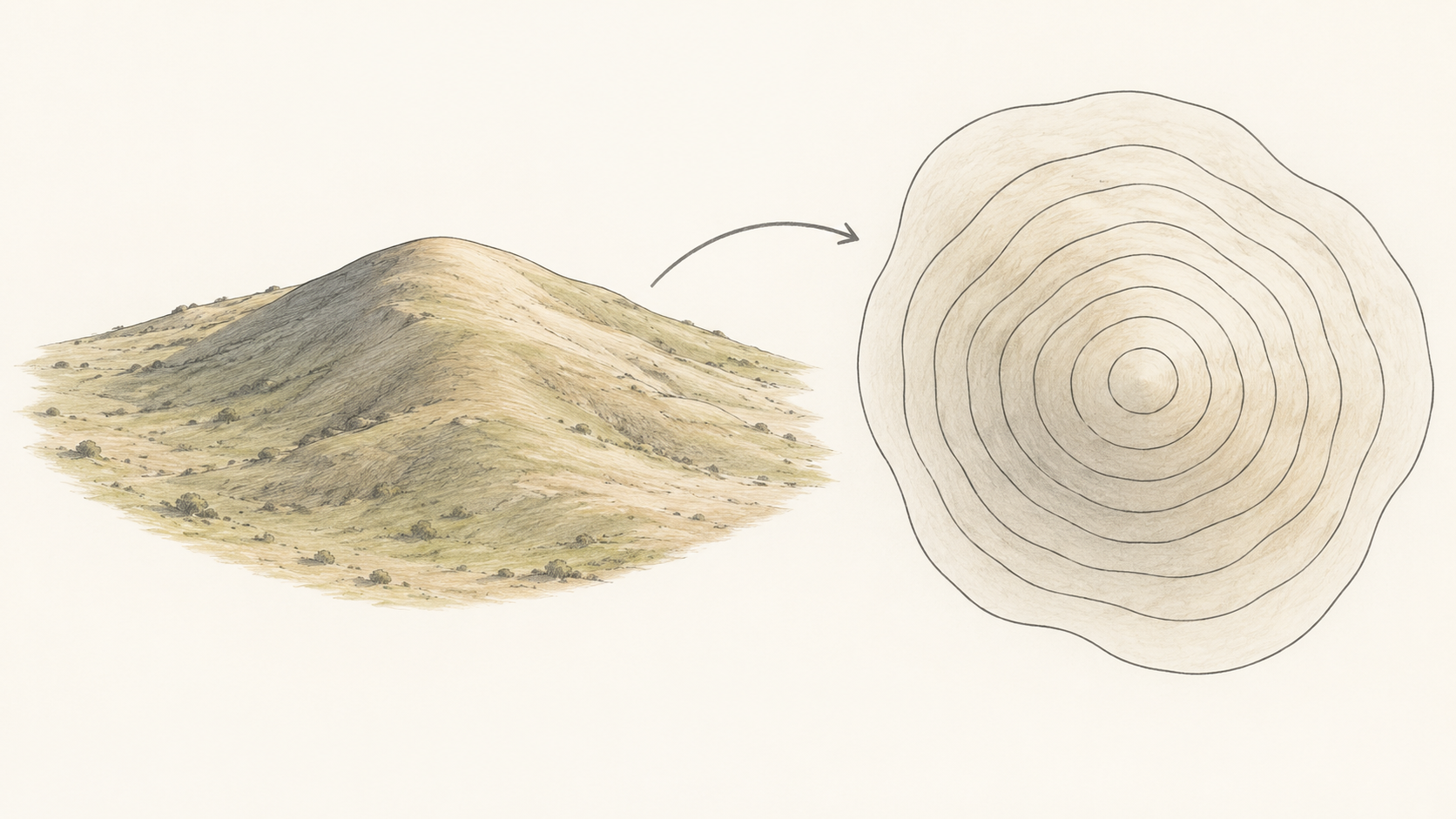

Что показывают горизонтали
Горизонталь соединяет точки одинаковой высоты. Вместе такие линии передают форму поверхности: подъёмы, понижения и склоны.1 Найдите подписанные значения и указание высоты сечения рельефа — разницы высот между соседними основными горизонталями.
На одном плане при одинаковом сечении более близкое расположение горизонталей обычно соответствует более крутому склону. Но направление подъёма определяют по значениям высот и обозначениям. Нельзя решить, где верх, только по тому, с какой стороны линии расположены плотнее.
Не каждая замкнутая линия означает холм: нужно прочитать отметки и пояснения. Не каждая извилистая линия вообще является горизонталью. Поэтому начинайте с легенды — перечня условных обозначений, а при отсутствии расшифровки попросите её у геодезиста.
Условная иллюстрация; не предназначена для проектирования.
Как сравнивать отдельные точки
Отметка высоты относится к конкретной точке. Уточните, что именно измерено: поверхность земли, элемент сооружения или иной объект. Рядом расположенные цифры могут описывать разные элементы, и вычитать их друг из друга без понимания подписей нельзя.
Для простого примера возьмём две условные отметки земли: 150,20 и 149,70 метра в одной системе высот. Первая точка выше второй на 0,50 метра. Но эта разница ещё не задаёт уклон: для него нужно знать расстояние между точками. Она также не определяет направление будущего водоотведения без анализа всей поверхности и проектных отметок.
Объекты, границы и коммуникации
Сопоставьте знаки с реальной местностью
Найдите здания, ограждения, дороги и другие знакомые ориентиры. Проверьте, понимаете ли вы их подписи и контуры. Если объект обозначен условным знаком, его размер на бумаге не всегда передаёт реальные габариты. Значение знака уточняют по применённой системе обозначений.
Линия существующего забора описывает ограждение. Она не даёт сама по себе ответа о положении юридической границы участка. Если на плане есть границы, спросите, из какого источника они нанесены и как соотносятся с остальными данными. По изображению нельзя самостоятельно переносить их на местность или решать спор с соседом.
Уточните происхождение сведений о сетях
Коммуникации могут сопровождаться буквами, цифрами, различными линиями и дополнительными пояснениями. Не угадывайте вид сети по одному цвету: найдите расшифровку и спросите, что означают подписи. Особенно внимательно относитесь к данным о подземных объектах, которые нельзя увидеть при обычном осмотре.
Полезно выяснить, как определено положение сети: по измерениям, обследованию или переданным материалам. Уточните, какие сведения подтверждены и где остаются ограничения. Отсутствие линии на конкретном фрагменте не является достаточным доказательством того, что под землёй ничего нет.
Сделайте карту вопросов по листу
| Элемент плана | Что показывает | Что уточнить |
|---|---|---|
| Основная надпись | Объект, исполнитель, данные документа | Каковы дата съёмки и назначение листа? |
| Масштаб | Соотношение длин | Сохранён ли он при печати? |
| Горизонтали | Форму рельефа | Каково сечение и где направление подъёма? |
| Отметки высот | Высоту отдельных точек | К каким объектам относятся числа? |
| Контуры и знаки | Объекты местности | Как расшифровать конкретное обозначение? |
| Границы | Нанесённые сведения о территории | Из какого источника они получены? |
| Коммуникации | Сведения о сетях | Как подтверждено их положение? |
Топоплан получают по результатам инженерно-геодезических изысканий. На странице услуги описаны топографическая съёмка, фиксация высот и координат объектов, а также выдача плана заказчику или в техническом отчёте. Если данных не хватает, обсудите задачу с исполнителем; не дорисовывайте отсутствующие элементы самостоятельно.

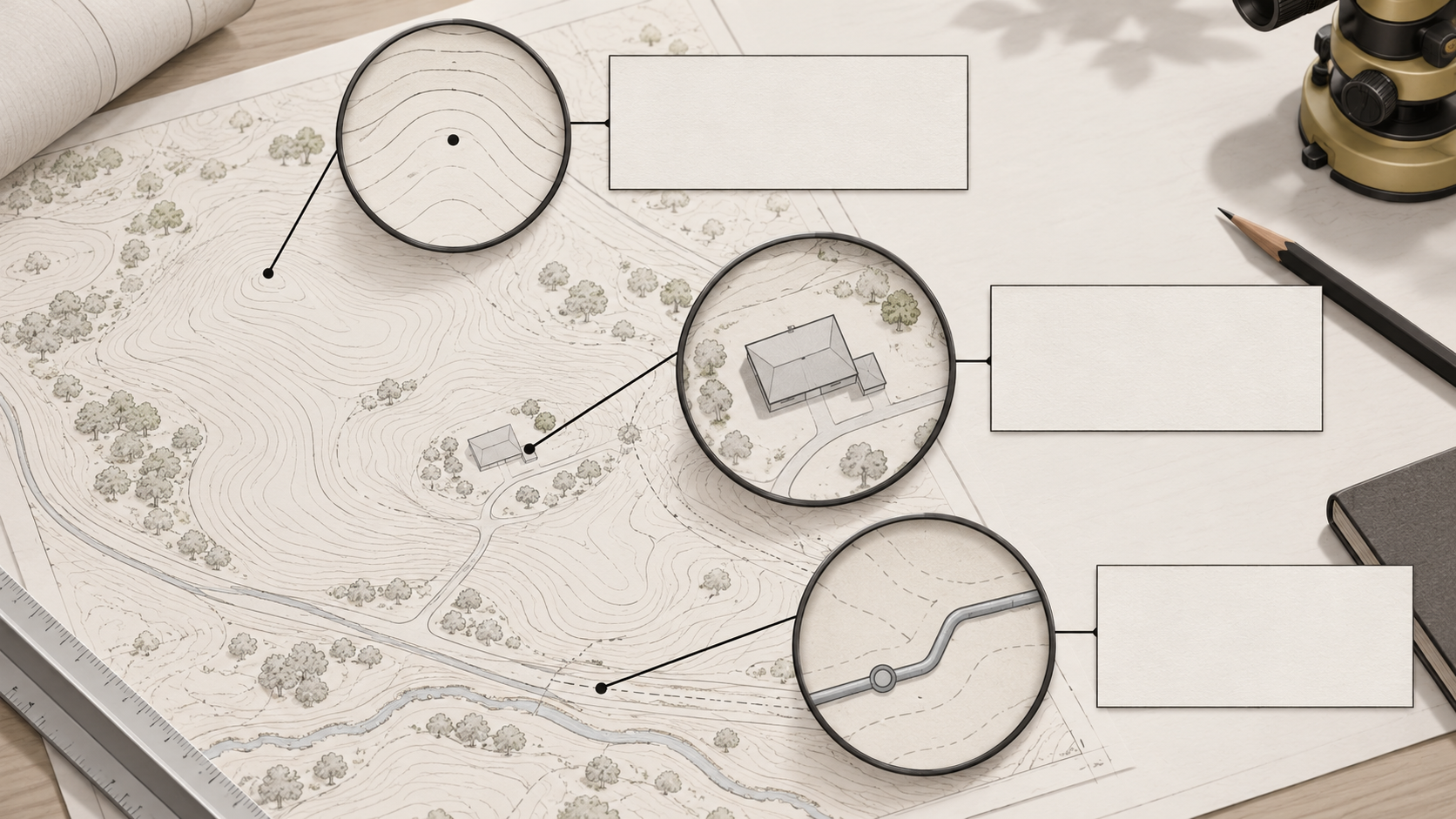

Условная иллюстрация; не предназначена для проектирования.
Что спросить перед проектированием дома
- Полностью ли обследована территория, нужная для нашего проекта?
- Какие изменения после съёмки следует учесть?
- Согласованы ли координаты и высоты в передаваемых документах?
- Все ли обозначения и подписи нам понятны?
- Где сведения о сетях требуют уточнения?
- Какие файлы и приложения нужны проектировщику?
Правила выполнения инженерно-геодезических изысканий рассматривает СП 317.1325800.2017.2 Владельцу участка полезнее не пытаться проверить всю методику по картинке, а получить ясное объяснение состава результата и его применимости к своему объекту.
Дальнейшую роль геодезиста на стройке описывает статья «Строительная геодезия». Чтение готового плана — первый шаг к предметному разговору: вы понимаете исходную ситуацию и знаете, какие вопросы требуют измерений, уточнения документов или проектного решения.
Источники и примечания
- USGS: What is a topographic map? — общий принцип изображения рельефа горизонталями; условные знаки американских карт не переносятся на российский топоплан. ↩
- СП 317.1325800.2017 в фонде Росстандарта. Применяемую редакцию и требования к результату уточняют для конкретной работы. ↩
